Le bobinage d’un moteur électrique est l’une des parties les plus cruciales pour assurer le bon fonctionnement de la machine. Le bobinage constitue les enroulements de fils conducteurs à l’intérieur du moteur, où le courant électrique circule pour générer un champ magnétique nécessaire à la rotation de l’arbre du moteur. Si ce bobinage est défectueux, cela peut entraîner une perte de performance, voire un arrêt total du moteur. Dans cet article, nous allons examiner comment tester le bobinage d’un moteur électrique, pourquoi cela est important, et quelles sont les techniques et les outils nécessaires.

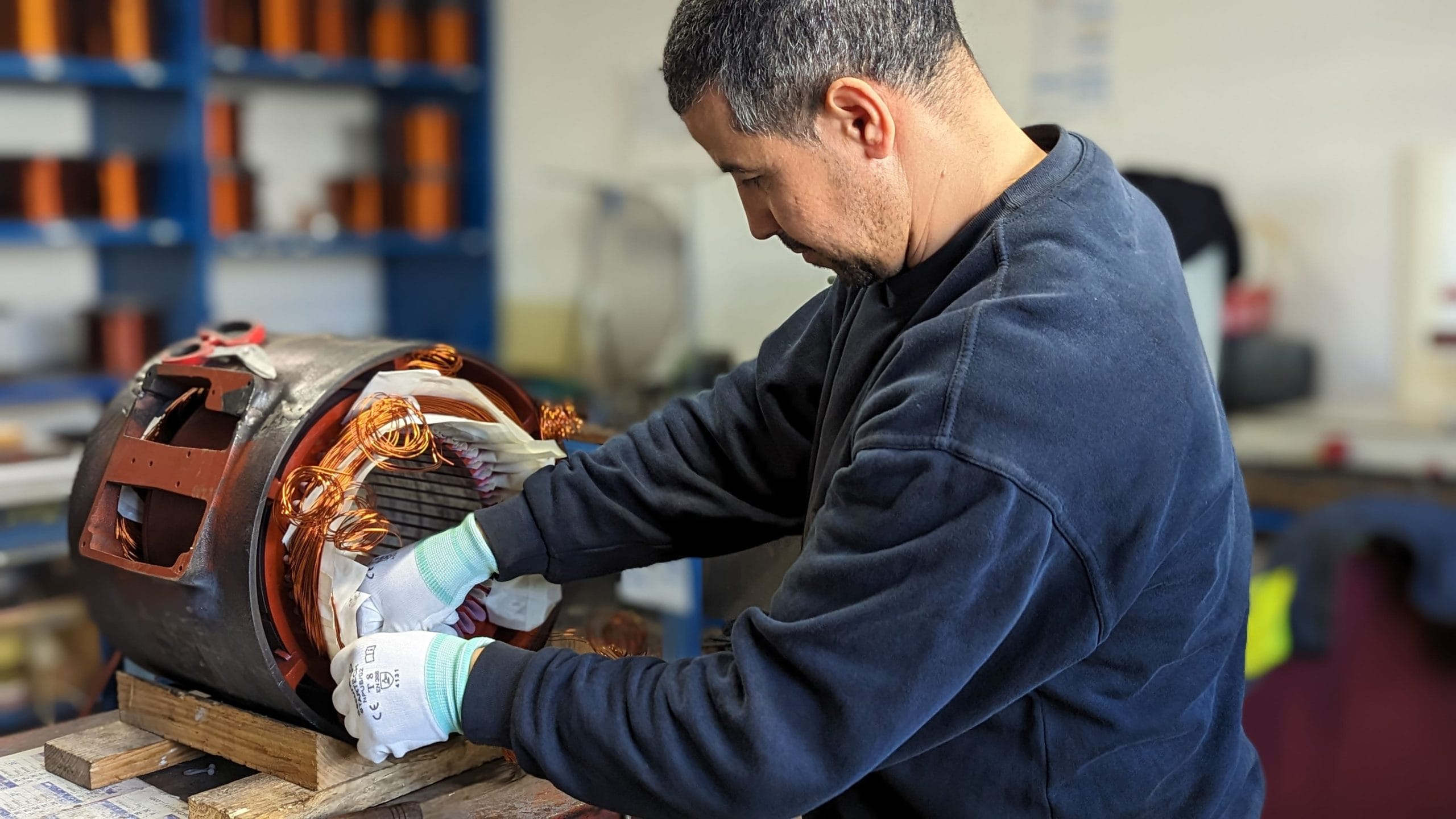

tester le bobinage d'un moteur electrique

Sommaire

Pourquoi tester le bobinage d’un moteur électrique ?

Tester le bobinage d’un moteur électrique permet de détecter les problèmes avant qu’ils ne deviennent critiques. Les principales raisons pour lesquelles vous devez tester un bobinage sont :

La détection des courts-circuits : Un court-circuit dans les enroulements du moteur peut entraîner une surchauffe, une panne prématurée ou des dommages à d’autres composants du moteur.

L’identification de l’isolation dégradée : Le matériau isolant qui entoure les fils du bobinage peut se détériorer avec le temps, notamment sous l’effet de la chaleur, de l’humidité ou des vibrations.

La prévention des pannes : Tester régulièrement les bobinages permet d’identifier des problèmes à un stade précoce, évitant ainsi des interruptions imprévues de l’équipement et des coûts de réparation élevés.

L’amélioration de la durée de vie du moteur : Un test régulier du bobinage contribue à prolonger la durée de vie de votre moteur électrique en maintenant ses performances optimales.

Les différentes méthodes pour tester un bobinage de moteur.

Il existe plusieurs méthodes pour tester le bobinage d’un moteur électrique. Chaque méthode fournit des informations spécifiques sur l’état des enroulements, leur résistance, leur isolation et leur continuité. Voici les principales techniques utilisées.

Test de continuité

Le test de continuité permet de vérifier si les enroulements du moteur sont continus ou s’ils présentent une rupture. Ce test est essentiel pour déterminer si le bobinage est ouvert (fils cassés) ou en bon état.

  • Outils nécessaires : un multimètre
  • Procédure : Placez le multimètre en mode « test de continuité » et connectez les deux sondes aux bornes du bobinage. Si le multimètre émet un son, cela signifie que le circuit est fermé et que le bobinage est continu. Si aucun son ne se produit, cela indique une rupture dans l’enroulement.

Test de résistance (Ohmètre)

Le test de résistance est une méthode couramment utilisée pour mesurer la résistance électrique du bobinage. Des variations importantes dans la résistance peuvent indiquer une défaillance ou un court-circuit dans les enroulements.

  • Outil nécessaire : Un ohmmètre ou un multimètre en mode résistance.
  • Procédure : Connectez les sondes du multimètre aux bornes des bobinages du moteur. Comparez les valeurs obtenues avec les spécifications du fabricant. Si la résistance est significativement différente de la valeur attendue, cela peut indiquer un problème.

Test d’isolement (Mégohmmètre)

Le test d’isolement est effectué pour vérifier l’état de l’isolation autour des enroulements du moteur. Une isolation défectueuse peut provoquer des courts-circuits ou des fuites de courant.

  • Outil nécessaire : Un mégohmmètre.
  • Procédure : Connectez le mégohmmètre entre les bornes du bobinage et la masse. Une valeur élevée de résistance d’isolement (supérieure à 1 MΩ) indique que l’isolation est en bon état. Si la résistance est faible, cela peut signifier une dégradation de l’isolation.

Test de haute tension (Hi-Pot Test)

Le test de haute tension, ou test Hi-Pot, consiste à appliquer une tension élevée sur le bobinage pour tester la capacité de l’isolation à résister à des surtensions.

  • Outil nécessaire : Un Hi-Pot tester.
  • Procédure : Une tension élevée est appliquée entre les enroulements et la terre. Si l’isolation est en bon état, il n’y aura pas de fuite de courant significative. Ce test est souvent utilisé dans les procédures de validation après la réparation ou la fabrication d’un moteur.

Test de déséquilibre de phase

Le test de déséquilibre de phase permet de s’assurer que les trois phases d’un moteur triphasé ont des valeurs de résistance similaires. Un déséquilibre dans les résistances peut indiquer un problème avec le bobinage ou le câblage.

  • Outil nécessaire : Un multimètre.
  • Procédure : Mesurez la résistance de chaque phase et comparez les résultats. Si une phase présente une valeur différente, cela peut signaler une défaillance dans cette phase.

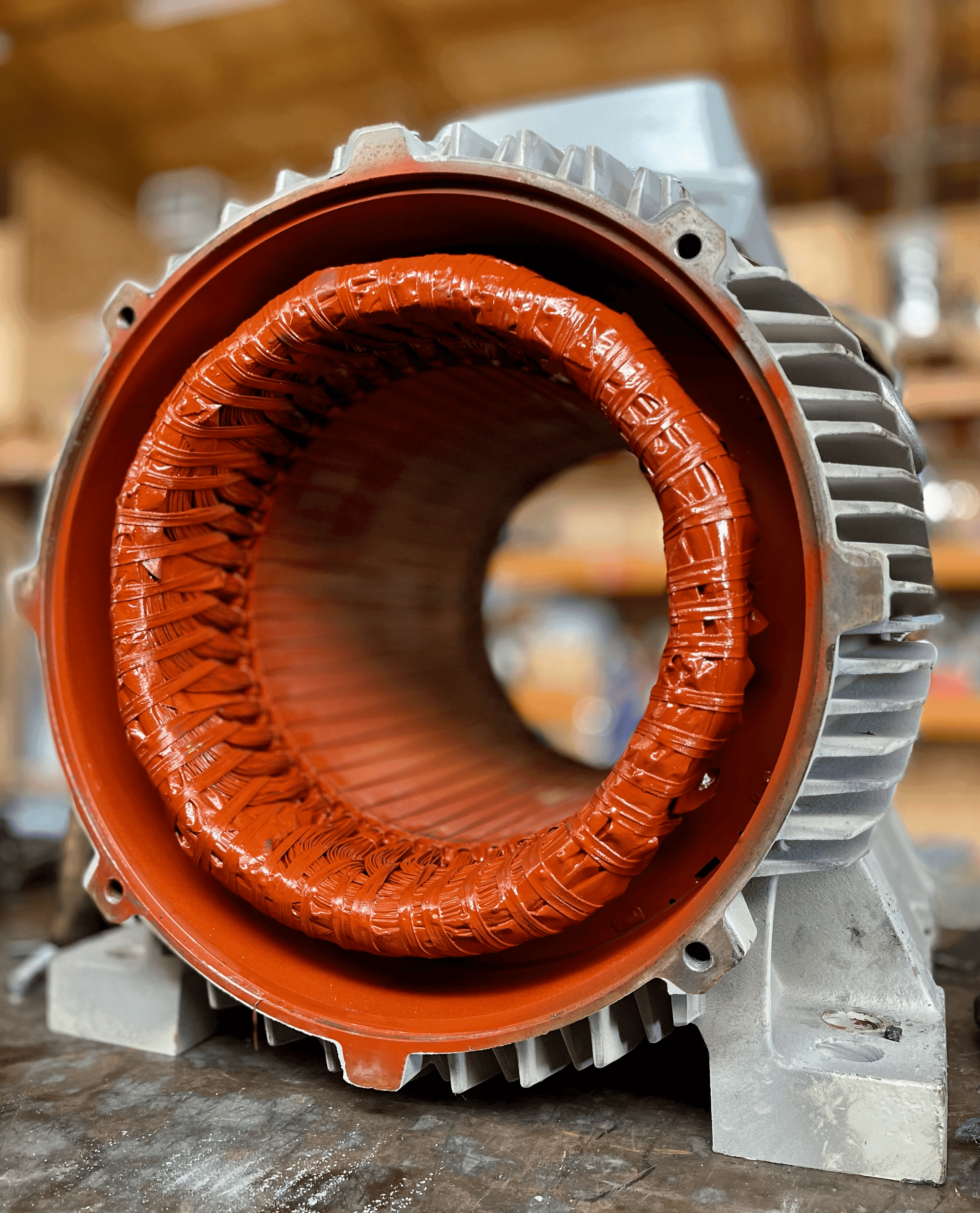

tester le bobinage d'un moteur electrique

À lire aussi 💡Comment nettoyer un bobinage de moteur électrique ?

Étapes pour tester le bobinage d’un moteur électrique

Débranchez le moteur

Avant de commencer tout test, assurez-vous que le moteur est déconnecté de l’alimentation électrique pour éviter tout risque d’électrocution ou d’endommagement des équipements de test.

Effectuez un test de continuité

Localisez les bornes où les enroulements du moteur sont connectés pour pouvoir y brancher les outils de test.

Identifiez les bornes du bobinage

Utilisez un multimètre pour vérifier si les enroulements sont continus et s’il n’y a pas de rupture dans le circuit.

Mesurez la résistance

Avec un ohmmètre, mesurez la résistance des enroulements et assurez-vous que les valeurs sont conformes aux spécifications du moteur.

Testez l’isolement

Utilisez un mégohmmètre pour tester l’intégrité de l’isolation du bobinage.

Effectuez des tests supplémentaires si nécessaire

Si vous suspectez un problème plus complexe, vous pouvez effectuer un test Hi-Pot ou vérifier le déséquilibre de phase dans un moteur triphasé.

Quand tester le bobinage d’un moteur électrique ?

Tester le bobinage d’un moteur électrique peut se faire dans différentes situations :

  • Maintenance préventive : Les tests réguliers du bobinage font partie des bonnes pratiques de maintenance préventive. Cela permet de surveiller l’état de l’équipement et d’identifier les signes d’usure avant qu’ils ne conduisent à des pannes majeures.
  • Dépannage : Si un moteur présente des signes de dysfonctionnement (bruits anormaux, surchauffe, vibrations inhabituelles), il est important de tester le bobinage pour déterminer la cause du problème.
  • Après réparation : Si le moteur a été démonté ou réparé, un test de bobinage est souvent nécessaire pour s’assurer que tout est en ordre avant de remettre la machine en service.

Conclusion.

Tester le bobinage d’un moteur électrique est une procédure essentielle pour garantir le bon fonctionnement et la longévité de vos équipements. Que vous effectuiez des tests de continuité, de résistance ou d’isolation, il est crucial de suivre les bonnes pratiques et d’utiliser les outils appropriés pour éviter les pannes coûteuses. Un programme de tests réguliers peut faire toute la différence entre une production fluide et des arrêts imprévus dus à des pannes de moteur.

tester le bobinage d'un moteur electrique

Vous aurez besoin d’un multimètre, d’un ohmmètre, d’un mégohmmètre et éventuellement d’un testeur Hi-Pot, selon le type de test à effectuer.

Une résistance trop élevée peut indiquer un problème d’isolation ou une mauvaise connexion dans le bobinage. Il est recommandé de vérifier l’isolation et de rechercher d’éventuelles ruptures dans le circuit.

La fréquence des tests dépend de l’usage du moteur et des conditions de travail. Un test annuel est généralement recommandé dans le cadre d’une maintenance préventive.
