Tout savoir sur l’analyse vibratoire des machines tournantes

L’analyse vibratoire des machines tournantes est une technique de diagnostic essentielle pour maintenir la fiabilité et la performance des équipements industriels. Elle consiste à surveiller et à analyser les vibrations générées par des équipements tels que les moteurs, les pompes, les ventilateurs et autres systèmes rotatifs. Grâce à cette méthode, il est possible de détecter les anomalies et de prévenir les pannes avant qu’elles n’entraînent des interruptions coûteuses. Dans cet article, nous explorerons en détail l’importance de l’analyse vibratoire, comment elle fonctionne, et pourquoi elle est devenue incontournable dans le cadre de la maintenance prédictive.

Les machines tournantes sont souvent au cœur des processus industriels. Leur fiabilité est donc primordiale pour éviter des interruptions de production coûteuses. Voici quelques raisons pour lesquelles l’analyse vibratoire est indispensable pour ces machines :

En détectant les signes avant-coureurs de défaillances mécaniques, l’analyse vibratoire permet de planifier des interventions correctives avant que des pannes majeures ne surviennent.

Une machine mal équilibrée ou présentant des composants usés peut ne pas fonctionner de manière optimale. L’analyse vibratoire aide à optimiser la performance des machines, ce qui peut se traduire par des économies d’énergie et une amélioration de la productivité.

Plutôt que d’attendre qu’une machine tombe en panne, ce qui entraîne des coûts élevés de réparation et des temps d’arrêt, l’analyse vibratoire permet d’adopter une approche proactive, réduisant ainsi les dépenses liées à la maintenance corrective.

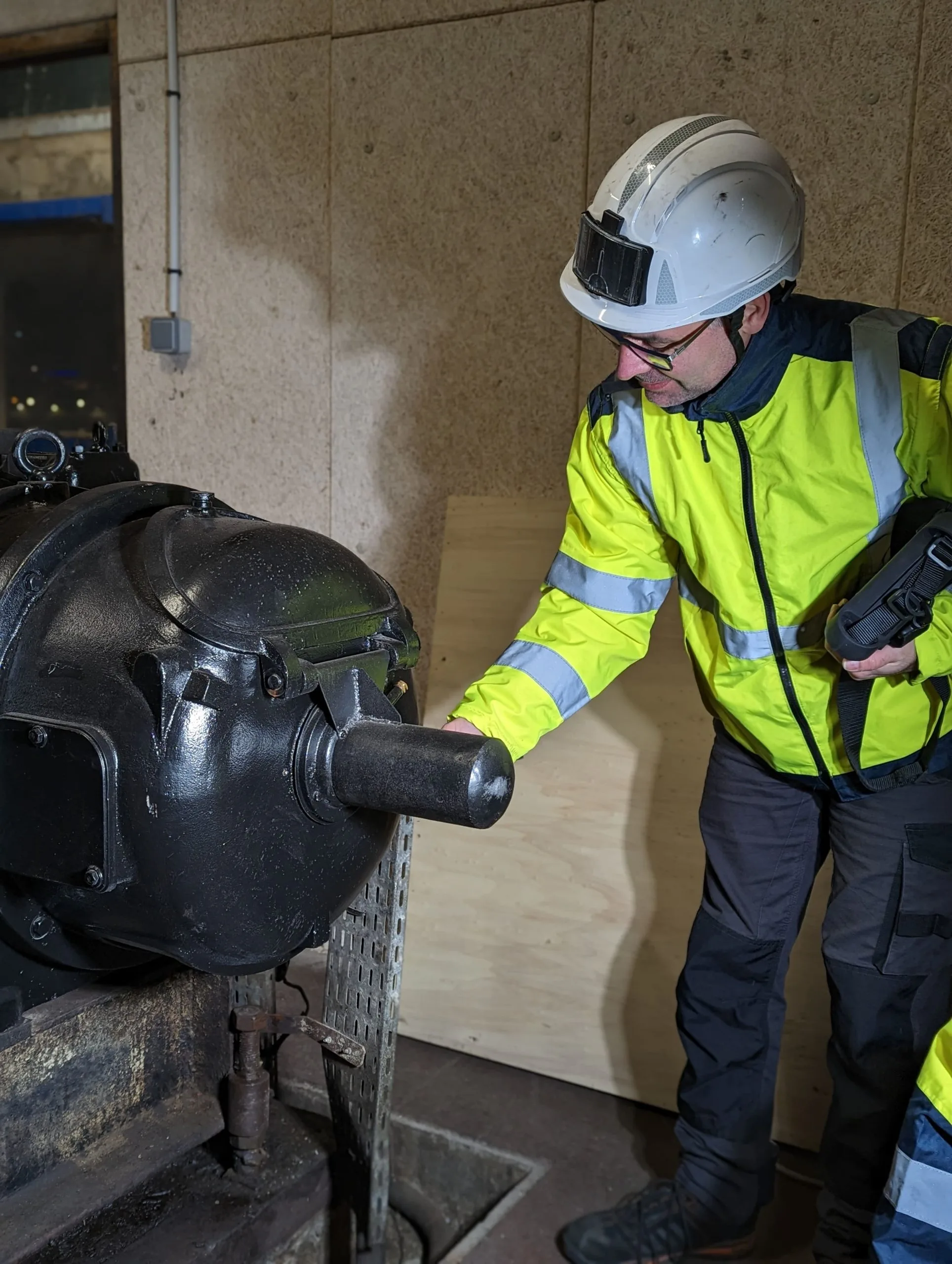

L’analyse vibratoire repose sur la capture des vibrations à l’aide de capteurs installés sur des machines en fonctionnement. Voici les étapes clés du processus :

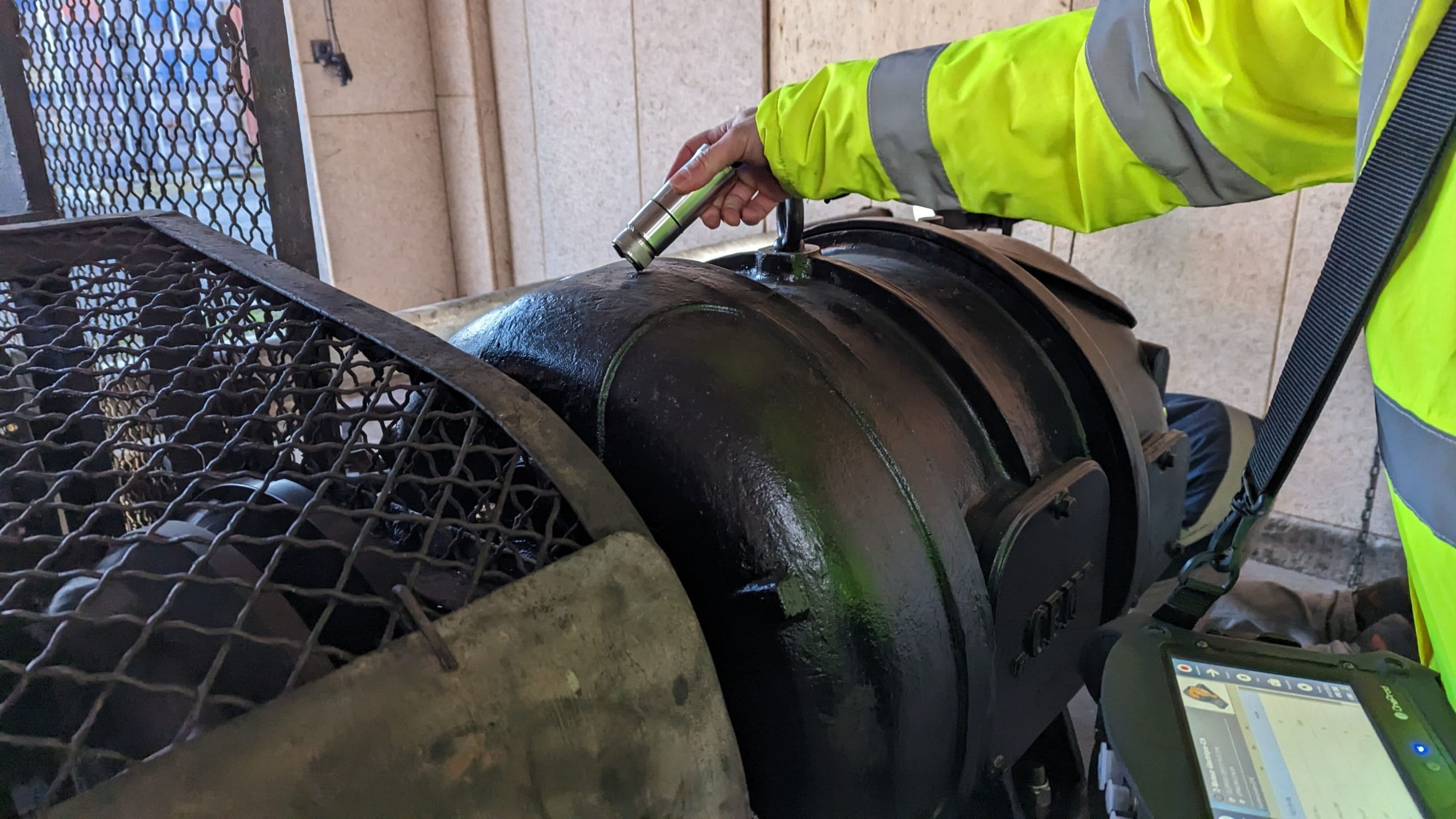

1. Installation de capteurs : Des capteurs vibratoires (souvent des accéléromètres) sont placés à des points stratégiques de la machine tournante. Ces capteurs mesurent les vibrations sous forme de signaux électriques.

2. Collecte des données : Les capteurs enregistrent en continu ou à intervalles réguliers les données vibratoires, telles que l’amplitude, la fréquence et la phase des vibrations. Ces données sont transmises à un système d’acquisition qui les analyse en temps réel ou à postériori.

3. Analyse des données : Les données collectées sont ensuite comparées à des modèles de vibrations standards ou à des valeurs de référence pour chaque machine. Si des écarts sont constatés, cela peut indiquer un problème spécifique, comme un déséquilibre, un désalignement ou des problèmes de roulements.

4. Diagnostic des anomalies : Grâce à l’analyse vibratoire, il est possible d’identifier la cause exacte des vibrations anormales. Par exemple, des vibrations à haute fréquence peuvent être liées à des roulements usés, tandis que des vibrations à basse fréquence peuvent signaler un désalignement ou un balourd.

5. Prise de décision : Sur la base des résultats obtenus, des mesures correctives peuvent être prises, telles que l’ajustement de la machine, le remplacement des composants défectueux ou l’équilibrage de l’arbre rotatif.

L’analyse vibratoire est capable de détecter un large éventail de problèmes dans les machines tournantes. Voici quelques exemples des anomalies les plus courantes que cette technique peut identifier :

• Déséquilibre : Lorsque les composants d’une machine tournante ne sont pas correctement équilibrés, cela entraîne des vibrations excessives. L’analyse vibratoire peut détecter ces déséquilibres et aider à les corriger.
• Désalignement : Un mauvais alignement entre les arbres d’entraînement et les machines couplées peut causer des vibrations anormales et endommager les composants sur le long terme.
• Problèmes de roulements : Les roulements usés ou endommagés génèrent des vibrations spécifiques à haute fréquence, permettant de diagnostiquer ces problèmes rapidement.
• Engrenages défectueux : Les engrenages mal ajustés ou usés produisent des vibrations régulières ou des impacts vibratoires qui peuvent être identifiés via l’analyse vibratoire.
• Cavitation dans les pompes : La cavitation, un phénomène où des bulles de vapeur se forment dans les fluides et éclatent, créant des vibrations dans les pompes, peut être facilement détectée.

Au fil des années, l’analyse vibratoire a évolué grâce à de nombreuses innovations technologiques. Parmi les avancées notables :

• Capteurs intelligents : Ces capteurs sont capables de collecter des données précises en temps réel et peuvent être connectés à des systèmes IoT (Internet des objets) pour une surveillance à distance.
• Intelligence artificielle (IA) : Les logiciels d’analyse vibratoire modernes utilisent de plus en plus l’IA pour analyser les données et détecter des tendances ou des anomalies que les méthodes traditionnelles pourraient ne pas identifier.
• Analyse de fréquence avancée : Les méthodes d’analyse des spectres de fréquences, telles que la transformée de Fourier rapide (FFT), permettent de diagnostiquer des anomalies plus complexes.
• Amplification des mouvements : Méthode innovante sans contact et sans arrêt de production. Une technologie qui permet de compléter les mesures vibratoires traditionnelles. Identifier les mouvements et les déplacements des équipements par l’image.

L’analyse vibratoire est utilisée dans de nombreux secteurs industriels, notamment :

• Production d’énergie : Les turbines et générateurs dans les centrales électriques nécessitent une surveillance continue pour garantir un fonctionnement efficace et éviter les pannes.
• Industrie pétrochimique : Dans les raffineries et les usines chimiques, les pompes et compresseurs doivent être surveillés de près pour prévenir des interruptions de production.
• Secteur aéronautique : L’analyse vibratoire est utilisée pour surveiller les moteurs d’avions et s’assurer de leur bon fonctionnement, garantissant ainsi la sécurité.

Le choix des capteurs est essentiel pour obtenir des mesures précises. Selon le type de machine et l’objectif de surveillance, il faudra opter pour :

• Accéléromètres : adaptés aux hautes fréquences et aux chocs.
• Capteurs de vitesse : plus sensibles aux basses fréquences et aux déséquilibres.
• Capteurs de déplacement : utilisés pour des mesures de faibles amplitudes.
• Techniques sans contact : telles que les capteurs laser pour mesurer les vibrations dans des environnements difficiles.

Les données vibratoires doivent être collectées à intervalles réguliers pour identifier d’éventuelles tendances. Des logiciels d’analyse avancés permettent de décomposer le signal vibratoire pour déterminer l’origine des anomalies.

L’analyse fréquentielle joue un rôle clé, notamment avec l’utilisation de spectres de vibrations et de cartes de tendances spectrales, qui permettent d’identifier des signatures vibratoires spécifiques à chaque type de défaut mécanique.

Une fois les anomalies identifiées, il est crucial de mettre en place des actions correctives telles que :

• Équilibrage des rotors : correction des déséquilibres dynamiques pour réduire les charges sur les roulements.
• Remplacement des roulements : intervention ciblée pour éviter une défaillance totale.
• Réalignement des axes : réduction des forces parasites qui accélèrent l’usure.
• Surveillance continue : intégration de capteurs connectés et d’outils de monitoring en temps réel.

Pour une analyse vibratoire efficace, il est essentiel de former les techniciens et les ingénieurs à l’interprétation des données et à l’utilisation des logiciels d’analyse. Des certifications et formations spécialisées permettent d’acquérir les compétences nécessaires.

L’analyse vibratoire des machines tournantes est une technique incontournable pour assurer la fiabilité, la performance et la sécurité des équipements industriels. Grâce aux avancées technologiques, elle devient de plus en plus accessible et précise, permettant aux entreprises de réduire les temps d’arrêt, d’optimiser la durée de vie des machines et de réduire les coûts de maintenance. En adoptant une stratégie de maintenance basée sur l’analyse vibratoire, les entreprises peuvent améliorer la performance globale de leurs opérations et éviter les pannes coûteuses.
